Оценка влияния некоторых кактусовых на электромагнитную безопасность рабочих мест с ПЭВМ. II

  Категория:: Разное
  Коментарии: Нет

ЧАСТЬ II

Нормирование электромагнитных полей

Действующие государственные стандарты [4-6,9,10] и соответствующие им санитарные нормы [8-10] устанавливают предельно допустимые уровни (ПДУ) напряженности электростатических полей, электрических полей промышленной частоты, полей радиочастот, магнитных полей на рабочих местах. Анализ этих документов позволяет сделать выводы [2]:
– каждый стандарт рассматривает только один вид электромагнитного воздействия на человека, в то время как на пользователя ПЭВМ воздействует комплекс физических и эргономических факторов;
– указанные в стандартах ПДУ определены для линейно поляризованных (однофазных) переменных электрических и магнитных полей, в то время как наиболее вредное воздействие на организм человека оказывают вращающиеся (трехфазные) ЭМП, доля которых в неэкранированных помещениях может достигать 80%.

В России ПДУ ЭМП компьютерной техники устанавливаются в двух основополагающих стандартах [2,3] (соответствующих международным так называемыми «шведскими стандартами» MPR II), введенных в действия в 2001 году. С учетом данных стандартов Госсанэпиднадзор России разработал и ввел в действие с 30.06.2003 санитарные правила и нормы СанПиН 2.2.2/2.4.1340-03 «Гигиенические требования к персональным электронно-вычислительным машинам и организации работы» (табл. 3).

Таблица 3
Нормирование электромагнитных полей

Наименование
параметров

Диапазон
частоты

Временно допустимый
уровень ЭПМ

Напряженность элек-
трического поля

5 Гц-2 кГц

25 В/м

2-400 кГц

2,5 В/м

Плотность магнитного
Потока

5 Гц-2 кГц

250 нТл

2-400 кГц

25 нТл

Напряжённость электростатического поля



15 кВ/м

Материалы и методы

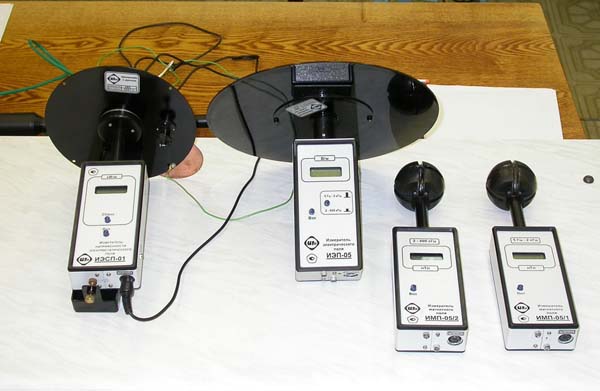

Исследования проведены в 2008–2009 учебном году в лаборатории кафедры «Безопасность жизнедеятельности и экология» ОмГУПС. Для проведения исследований был использован измерительный комплекс «Циклон-05М». В его состав входят измерители ИЭП-05, ИМП-05, ИЭСП-01.

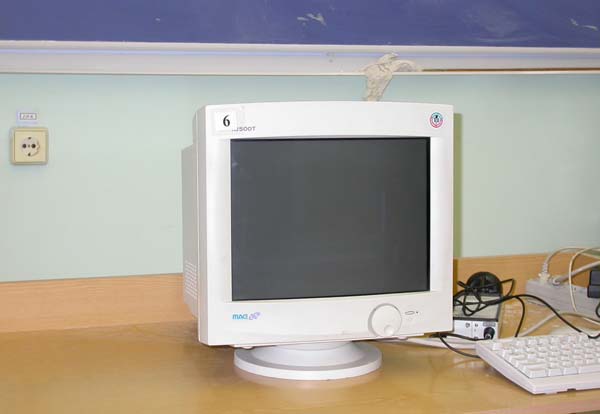

Марка изучаемого монитора ПЭВМ с электронно-лучевой трубкой: XG MAG innovision 500T, стандарт безопасности: ТСО 99. Измерения проводились только с монитором (Фото 5), системный блок и другие электротехнические устройства были удалены на расстояние более 1 метра от монитора.

Такие измерения проведены по нормам СанПиН 2.2.542-96, когда измерялись и оценивались электромагнитные поля, которые создает только дисплей ПЭВМ. По современным нормам СанПиН 2.2.2./2.2.4.1340-03 основным критерием является не уровень полей только от дисплея ПЭВМ, а уровень электромагнитных полей на рабочем месте пользователя ПЭВМ. То есть измеряются не поля, создаваемые ПЭВМ, а суммарные поля, создаваемые всеми возможными источниками этих полей (дисплей, системные блоки, принтеры, источники бесперебойного питания, а также любая другая техника, работающая в данный момент в обследуемом помещении).

Измеритель электрического поля ИЭП-05 предназначен для измерения напряженности электрического поля переменных электрических полей и применяется для пространственного обследования интенсивности низкочастотных полей, создаваемых техническими средствами. В качестве датчиков переменного электрического поля используются дипольная антенна и дисковый пробник.

Диапазон частоты измерения:
– полоса 1: от 5 Гц до 2 кГц;
– полоса 2: от 2 до 400 кГц.

Диапазоны измеряемых значений напряженности электрического поля:
– в полосе 1: от 7 до 199 В/м;
– в полосе 2: от 0,7 до 19,9 В/м.

Измеритель магнитного поля ИМП-05 предназначен для измерения среднеквадратического значения плотности магнитного потока (магнитной индукции) электромагнитного поля и применяется для пространственного обследования интенсивности низкочастотных полей вблизи технических средств, для контроля биологически опасных уровней низкочастотных излучений на рабочих местах персонала, обслуживающего электро- и радиотехнические системы и установки.

Диапазон измеряемых значений плотности магнитного потока:
– в полосе I – от 70 до 1999 нТл
– в полосе II- от 7 до 199 нТл

Измеритель напряженности электростатического поля ИЭСП-01 предназначен для измерения напряженности электростатического поля в пространстве между измерительной пластиной и видеодисплейным терминалом (ВДТ) при контроле норм по электромагнитной безопасности.
Были использованы взрослые растения из семейства кактусовых, как имеющие колючки, так и безколючковые виды: Astrophytum pricorne, Astrophytum coahuilense (без колючек),Echinocactus grusonii, Ferocactus gracilis, Gymnocalycium saglionis, Mammillaria geminispina, Neoporteria subgibbosa.
Согласно требованиям СанПиН 2.2.2./2.2.4.1340-03 измерение уровней переменных и магнитных полей, статических электрических полей на рабочем месте, оборудованном ПЭВМ, производится на расстоянии 50 см от экрана на трех уровнях, на высоте 0,5 м, 1,0 м и 1,5 м.

Измерения проводились в трёхкратной повторности, средняя величина измерений внесена в таблицы 4, 5.

Таблица 4
Результаты измерений уровней ЭМП, создаваемых ПЭВМ

Место и
объект
измерения,
данные
ВДТ

Высота
точки
измере-
ния,
м

Напряженность
электрического
поля Еизм, В/м,
в диапазоне
частоты

Плотность магнит-
ного потока
Визм, нТл, в диапазоне частоты

Поверхност-
ный элект-
ростатичес-
кий потен-
циал Uэ, В



монитор
XG MAG innovision 500T



От 5 Гц до
2 кГц

От 4до
400 кГц

От 5 Гц
до 2 кГц

От 2 до
400кГц



0,5

92

0,5

30

10

На расстоянии 0,10 м от дисплея:
0,01

1,0

85

0,6

30

12

1,5

38

0,4

30

8

Наибольшее зна-
чение уровня ЭМП

92

0,6

30

12

0,01

ПДУ по СанПиН
2.2.2./2.4.1340-03

25

2,5

250

25

500

Рис.2. Диаграмма уровней ЭМП, создаваемых ПЭВМ

Результаты и обсуждение.

Из данных, представленных в таблице 4, видно, что напряженность электрического поля в диапазоне частоты от 5 Гц до 2 кГц превышает допустимые нормы во всех точках измерения. В этом диапазоне могут возникать проблемы с измерениями: в этом частотном диапазоне присутствует промышленная частота 50 Гц. Реальная фоновая обстановка на многих рабочих местах с ПЭВМ такова, что уровни помехи, создаваемые промышленной частотой 50 Гц, могут в десятки раз превышать уровни полей от компьютерной техники (которые требуется измерять). Поэтому измеряемые поля от ПЭВМ диапазона частот 5 Гц – 2 кГц могут теряться на фоне мощной помехи, и достоверно установить их величину представляется сложным.

Напряженность электрического поля в диапазоне частоты от 4 до 400 кГц не превышает допустимых значений. Плотность магнитного потока в диапазоне частоты от 5 Гц до 2 кГц неизменна во всех трёх точках измерений и не превышает допустимый уровень. Плотность магнитного потока в диапазоне частоты от 2 до 400 кГц наиболее высокая в точке измерения, соответствующей высоте одного метра, но также находится в пределах нормы. Поверхностный электростатический потенциал не превышает допустимых норм.

Таблица 5.
Распределение напряженности  электрического поля и плотности магнитного потока от монитора

Место и
объект
измерения,
данные
ВДТ

Точки
измере-
ния от монитора,
м

Напряженность
электрического
поля Еизм, В/м,
в диапазоне
частоты

Плотность магнит-
ного потока
Визм, нТл, в диапазоне частоты





От 5 Гц до
2 кГц

От 4до
400 кГц

От 5 Гц
до 2 кГц

От 2 до
400кГц

Справа монитора

0,10

>200

2,9

1980

>200

0,20

>200

2,1

1040

113

0,30

>200

1,3

370

57

0,40

>200

1,1

220

30

0,50

172

0,8

220

17

Слева монитора

0,10

>200

9,8

>2000

>200

0,20

>200

3,9

770

81

0,30

195

1,7

310

36

0,40

144

0,8

170

20

0,50

95

0,5

110

13

Сверху
монитора

0,10

>200

13,3

1310

>200

0,20

>200

12,4

460

157

0,30

109

3.6

180

53

0,40

46

1,9

90

34

0,50

25

0,7

50

19

Наибольшее зна-
чение уровня ЭМП

>200

13,3

>2000

>200

ПДУ по СанПиН
2.2.2./2.4.1340-03

25

2,5

250

25

Из данных, приведённых в таблице 5 видно, что напряженность электрического поля в диапазоне частоты 5 Гц – 2 кГц имеет высокие показатели справа и слева монитора (даже в точке 0,5 м). Напряженность электрического поля в диапазоне 4–400 кГц с удалением от монитора падает, но всё-таки вблизи остаётся высокой (в 0,5 м не превышает допустимые нормы). Плотность магнитного потока, в диапазоне измеряемых частот, как и ожидалось, имеет высокие показатели вблизи монитора, а на удалении 0,5 м от монитора эти показатели не превышают допустимого уровня. Следует отметить, что в диапазоне частоты 5 Гц – 2 кГц могут появляться экстремальные электрические и магнитные поля сторонних источников, которые могут многократно превышать гигиенические требования, а также могут нарушать нормальную работу ПЭВМ. Так, например, магнитное поле промышленной частоты 50 Гц с напряжённостью более тысячи нанотесла вызывает заметные для глаз дрожание и мерцание изображения на экране дисплея ПЭВМ с частотой, равной разности между частотой кадровой развёртки дисплея и промышленной частотой 50 Гц. Естественно, такие нарушения пространственной и временной нестабильности изображения негативно влияют на пользователя ПЭВМ.

При расположении кактусовых рядом с монитором ПЭВМ (с различных сторон), никаких изменений параметров напряжённости электромагнитного поля, плотности магнитного потока не происходило.

Однако при размещении кактусовых рядом с монитором отмечено, что статический потенциал на мониторе через некоторое время становится равен 0, но в то же время на колючках кактусов, на которых ранее не было статического электричества, возникал поверхностный электростатический потенциал такой же величины, как и на мониторе. Аналогично наблюдалось «перетекание» статического электричества с дисплея на шипы молочайных и на изделия из синтетических материалов (горшочки для растений, корпус для приборов и т.п.).

Выводы

  1. Наличие растений семейства кактусовых рядом с монитором не влияет на электромагнитную безопасность ПЭВМ на базе электронно-лучевой трубки.
  2. Вопросы электромагнитной безопасности на рабочих местах с ПЭВМ актуальны как в домашних условиях, так и различных учреждениях и организациях: необходимо соблюдать общие требования к организации рабочих мест пользователей ПЭВМ, отражённые в СанПиН 2.2.2./2.2.4.1340-03.
  3. Санитарные правила и нормы регламентируют работу на видеодисплейных терминалах и обеспечивают безопасные условия работы пользователя. Однако эти рекомендации до сих пор не доведены до большинства пользователей, а руководители некоторых предприятий и учреждений не обеспечивают соблюдение гигиенических требований на рабочих местах пользователей ПЭВМ.
  4. Для обеспечения безопасности рабочих мест с ПЭВМ необходимо на каждом рабочем месте производить оценку электромагнитной безопасности и при необходимости произвести перепланировку или реконструкцию рабочей зоны.

Библиографический список

  1. Обеспечение электромагнитной безопасности при эксплуатации компьютерной техники / Под ред. А.А. Туркевича / ГУП НПО «Циклон». М., 1999. 120 с.
  2. Персональный компьютер – физические факторы, воздействие на пользователя/Ю.Г. Григорьев, М.В. Жильцов, О.А. Григорьев, В.С. Степанов, А.В. Меркулов // Кремлевская медицина. Клинический вестник. – 2001 – № 4 – С. 35 – 39.
  3. Хмельницкий Ю.Н., Уфимцева Л.Я., Мусаткина Б.В., Игнатов О.В. Оценка электромагнитной безопасности на рабочих местах с ПЭВМ. Омск: Изд-во ОмГУПС, 2007. 36 с.
  4. ГОСТ Р 50948-01. Средства отображения информации индивидуального пользования. Общие эргономические требования и требования безопасности. М.: Изд-во стандартов, 2001. 11 с.
  5. ГОСТ Р 50949-01. Средства отображения информации индивидуального пользования. Методы измерений и оценки   эргономических параметров и   параметров безопасности. М.: Изд-во стандартов, 2001. 30 с.
  6. ГОСТ Р 50923-96. Дисплеи. Рабочее место оператора. Общие эргономические требования и требования к производственной среде. Методы измерения. М.: Изд-во стандартов, 2001. 16 с.
  7. СанПиН 2.2.2/2.4.1340-03. Гигиенические требования к персональным электронно-вычислительным машинам и организация работы / ЗАО «Кодекс». М., 2003. 42 с.
  8. СанПиН 2.2.4.1191-03. Электромагнитные поля в производственных условиях //  Бюллетень нормативных актов федеральных органов исполнительной власти. 2003 №17. 23 с.
  9. ГОСТ 12.1.045-84. Электростатические поля. Допустимые уровни на рабочих местах и требования к проведению контроля. М.: Изд-во, 1984. 4 с.
  10. ГОСТ 12.1.002-8 4. Электрические промышленной частоты. Допустимые уровни напряженности и требования к проведению контроля на рабочих местах. М.: Изд-во стандартов, 1984. 4 с.
  11. Проблемы безопасности современных мониторов ПЭВМ. – Режим доступа: www.ciklon.ru/News/Mon1.htm
